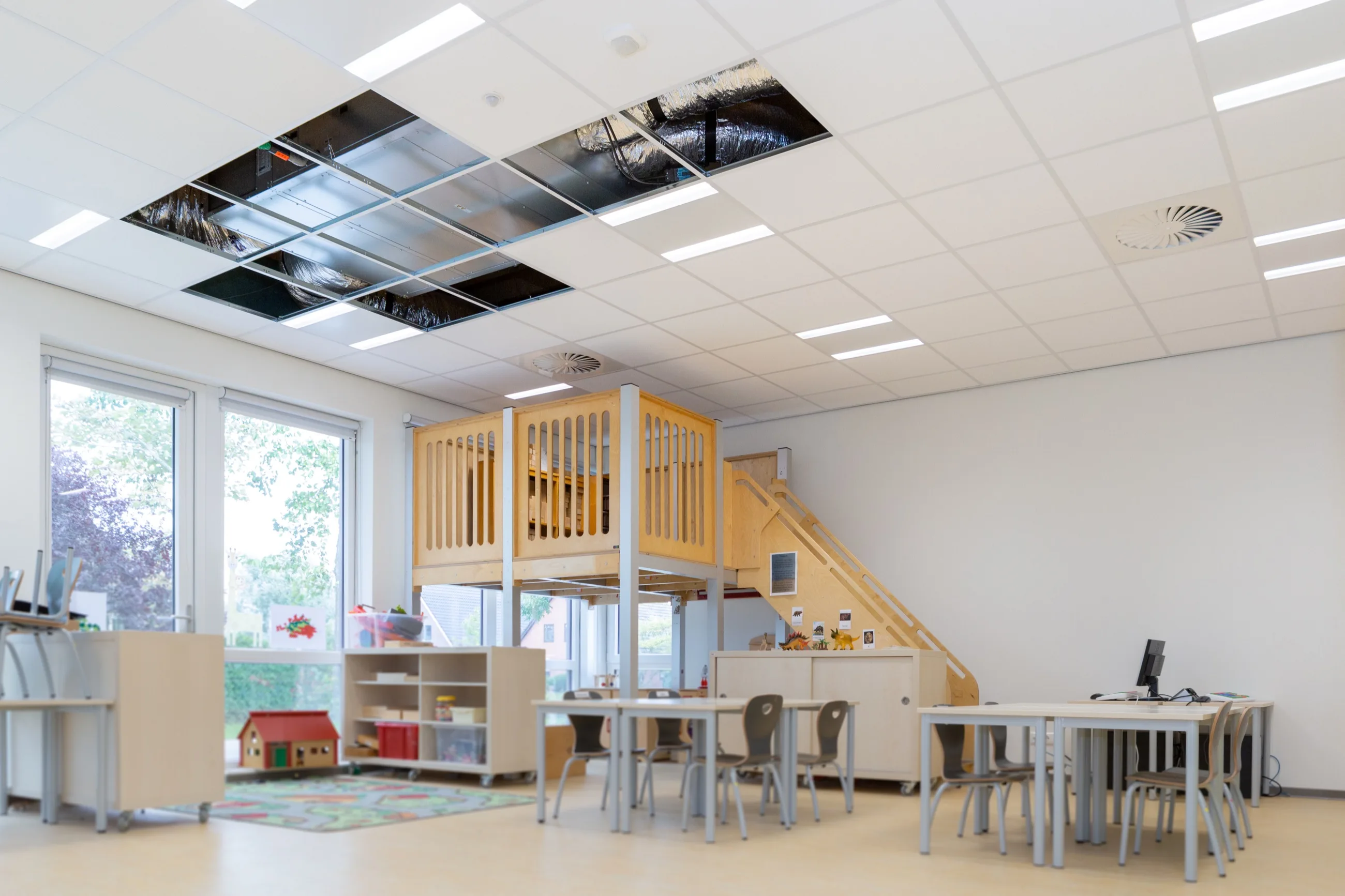

Decentraal: één unit per lokaal, onzichtbaar boven het plafond.
De complete klimaattechniek hangt in het plenum van elk lokaal. Geen kanalen door de school, geen techniekruimte, en elk lokaal regelt zichzelf op CO₂ en temperatuur. Vier ComfortPlus-modellen, van klein lokaal tot aula.
Voordelen en kenmerken
Waarom decentraal in een school zo goed werkt
Wat alle vier de modellen gemeen hebben, voordat u er één kiest.
Elk lokaal zijn eigen klimaat
Een vol lokaal krijgt meer lucht, een leeg lokaal bijna niets. Geen centrale stand die voor de hele school geldt.
Geen kanalen, geen techniekruimte
De unit hangt boven het systeemplafond en haalt buitenlucht direct via de gevel of het dak. Ideaal in bestaande bouw en bij renovatie.
Ventileren, verwarmen en koelen uit één kast
Lauw water van 40 °C of een eigen DX-buitendeel, gasloos in te zetten. Met anti-stratificatie voor gelijke temperatuur door het hele lokaal.
Stiller dan de klas
Het stilste systeem op de markt, ook op de hoogste stand. Voldoet aan Frisse Scholen klasse B.
Lokaal voor lokaal uit te rollen
Deze zomer drie lokalen, volgende zomer de rest. Een school hoeft niet in één keer dicht.
Ook zonder plenum: als dakunit
Gymzaal, laag plafond of tijdelijke huisvesting? Dan staat dezelfde decentrale unit compleet op het dak. Twee modellen: de ComfortPlus Top.
Verbonden met de meldkamer
Elke unit meldt zich bij Groningen. Filters, storingen en instellingen regelen wij op afstand.
De modellen
Vier ComfortPlus-modellen naast elkaar
Het verschil zit vooral in de ventilatiecapaciteit: hoeveel lucht een unit verplaatst, en dus voor welke ruimte hij past. Klik op een model voor specificaties, uitvoeringen en downloads.
ComfortPlus 7.30
- Luchtdebiet
- 150 – 800 m³/h
- Verwarmen
- 4,0 kW
ComfortPlus 1430
- Luchtdebiet
- 300 – 1.200 m³/h
- Verwarmen
- 6,9 kW
ComfortPlus 1630
- Luchtdebiet
- 300 – 1.500 m³/h
- Verwarmen
- 7,8 kW
ComfortPlus 2030
- Luchtdebiet
- 300 – 2.000 m³/h
- Verwarmen
- 10,4 kW
Vergelijk technische specificaties
| 4 modellen | ComfortPlus 7.30 | ComfortPlus 1430 | ComfortPlus 1630 | ComfortPlus 2030 |
|---|---|---|---|---|
| Luchtdebiet | 150 – 800 m³/h | 300 – 1.200 m³/h | 300 – 1.500 m³/h | 300 – 2.000 m³/h |
| Verwarmen nominaal | 4,0 kW | 6,9 kW | 7,8 kW | 10,4 kW |
| Koelen nominaal | 3,0 kW | 4,4 kW | 5,5 kW | 7,3 kW |
| Warmteterugwinning | Dynamisch (D-WTW) | Intelligent (i-WTW), Eurovent A | Dynamisch (D-WTW) | Dynamisch (D-WTW) |
| Afmetingen (l × b × h) | 1597 × 1100 × 380 mm | 2310 × 1350 × 430 mm | 1795 × 1350 × 395 mm | 2097 × 1350 × 395 mm |
| Gewicht | 115 kg | 220 kg | 130 kg | 160 kg |
| Opgenomen vermogen | 62 W | 161 W | 103 W | 200 W |
| Geluid | 30 dB(A) bij 550 m³/h | 32,5 dB(A) bij 950 m³/h | 32,5 dB(A) bij 950 m³/h | 36 dB(A) |
| Uitvoering | H · HS | H · HS | H · HS | H · HS |
| Aansluiting | DX · watergedragen | DX · watergedragen | DX · watergedragen | DX · watergedragen |
| Regeling | CO₂ en temperatuur, Logi°Connect | CO₂ en temperatuur, Logi°Connect | CO₂ en temperatuur, Logi°Connect | CO₂ en temperatuur, Logi°Connect |
| Bekijk model → | Bekijk model → | Bekijk model → | Bekijk model → |
Schuif opzij voor de andere modellen →
Cijfers: productbladen per model (Klimaatgroep Holland), zie de downloads op de modelpagina’s.
Uitvoeringen
Elk model in vier uitvoeringen
Twee keuzes bepalen de uitvoering: aan welke kant de aansluitingen zitten, en hoe de unit wordt verwarmd en gekoeld. Beide kiest u per model.
H of HS
Dezelfde unit, gespiegeld. Zo komen de aansluitingen altijd aan de kant waar het plenum ruimte heeft.
DX of watergedragen
De unit kan zijn warmte en koude uit een eigen buitendeel halen, of uit het watersysteem van het gebouw.
In het lokaal

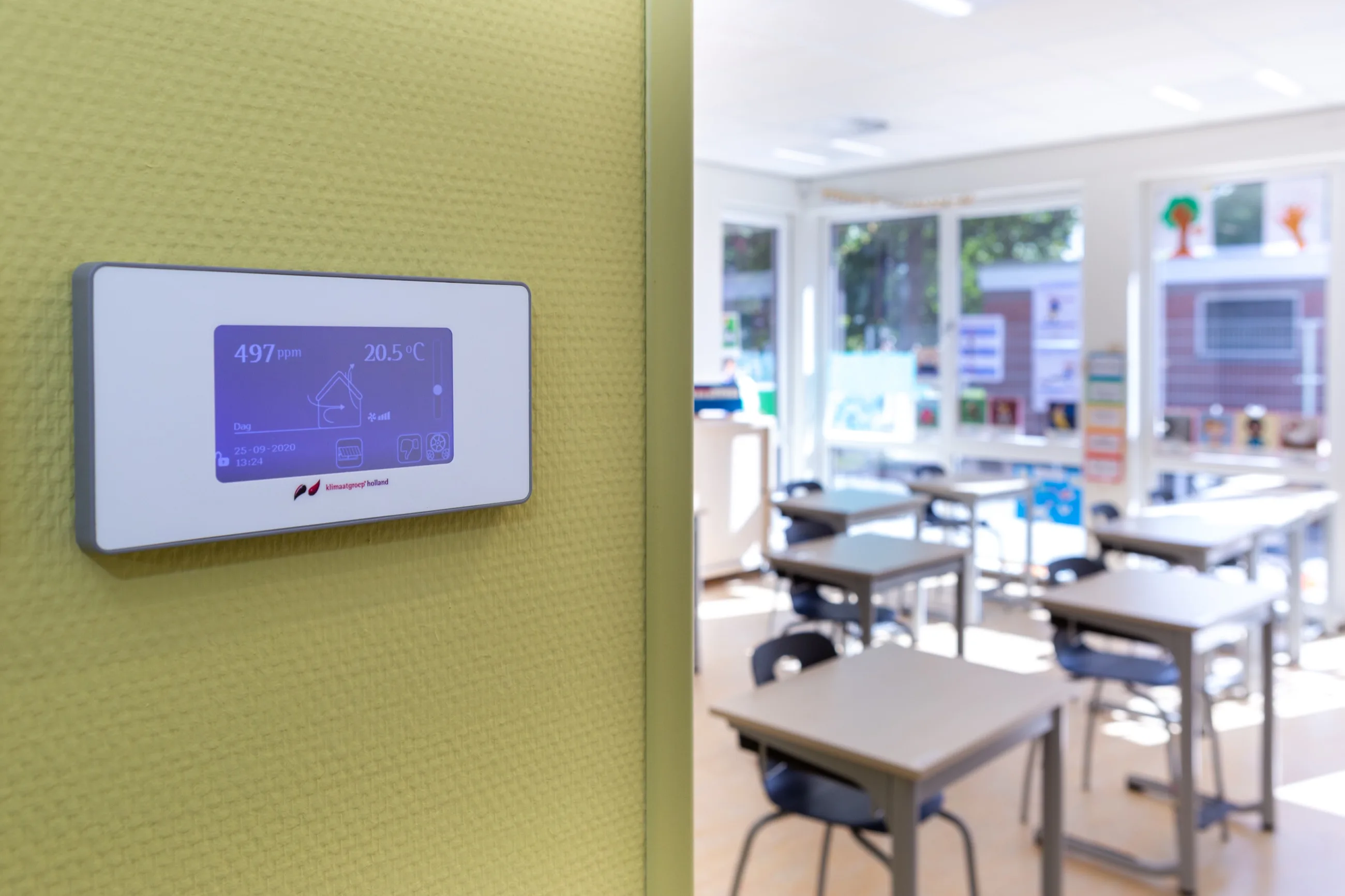

Wat u ervan ziet: een rooster en een paneel
De unit zelf verdwijnt boven het systeemplafond. In de klas blijven het toevoerrooster en het bedienpaneel over: een touchscreen van 170 bij 90 millimeter met CO₂-meting, waarop de leerkracht aflezen en tijdelijk bijsturen kan.
Op het dak

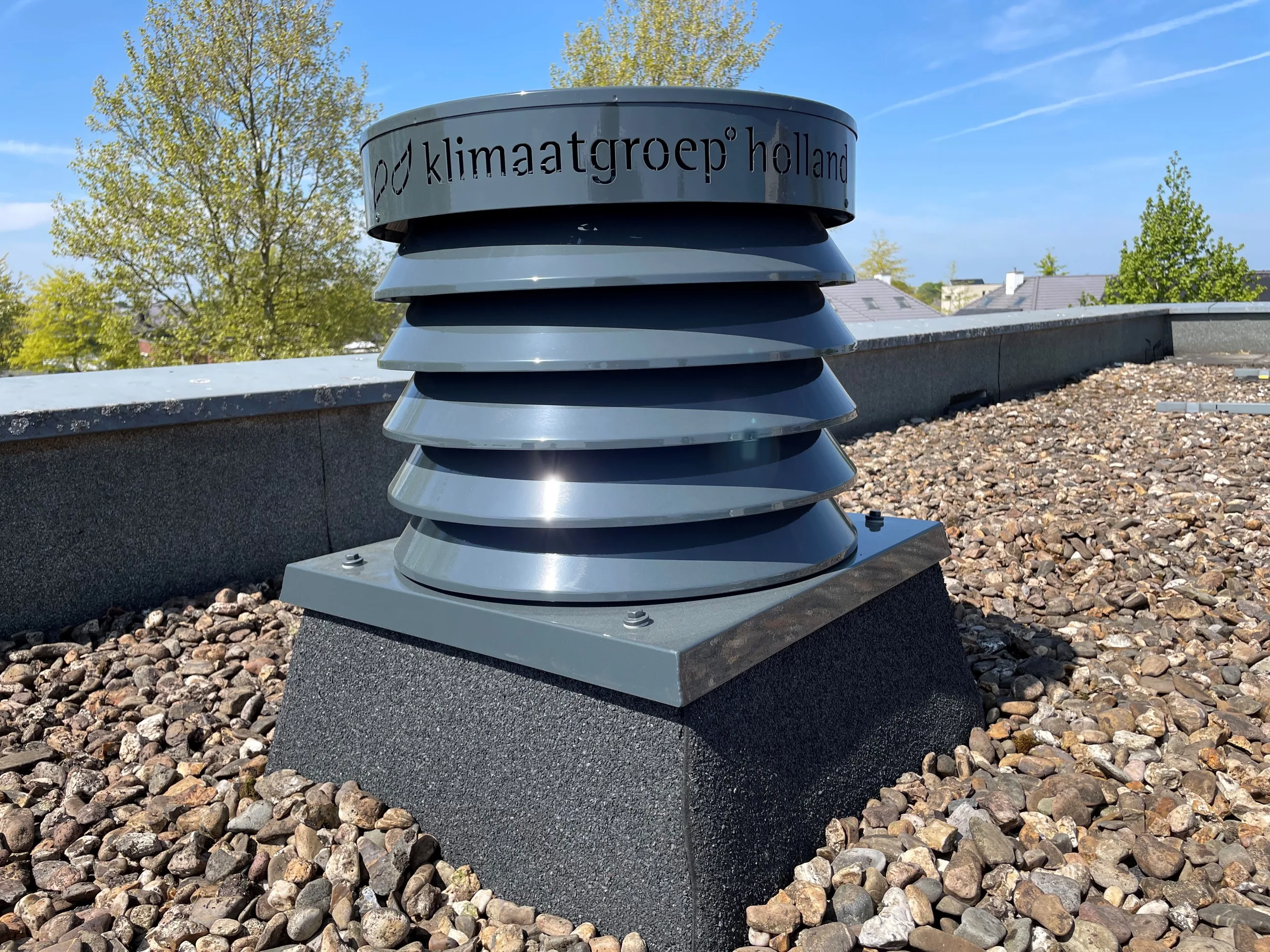

De dakkap: verse lucht erin, gebruikte lucht eruit
Elke unit haalt buitenlucht via een geïsoleerde dakkap met eigen dakopstand, en blaast de retourlucht via een tweede kap uit. Standaard in antraciet (RAL 7016), elke andere RAL-kleur is leverbaar. Een hor beschermt filter en kanalen. Er is een uitvoering voor platte daken en één voor schuine daken; bij meerdere units kan een collectieve kap of een verzonken dakrooster.
- Nominaal debiet
- 1.500 m³/h
- Drukval
- 15 Pa aanzuig · 12 Pa afblaas
- Doorvoerkoker
- Ø 354 mm
- Benodigde daksparing
- Ø 390 mm
Documentatie
Over de decentrale oplossing
Algemene documenten. Productbladen, tekeningen en 3D-modellen per model staan op de modelpagina's.
Volgende stap
Welk model past bij uw lokalen?
Stuur de plattegrond met lokaalgroottes. Onze projectafdeling kiest het model per lokaal en tekent alles in.
