Onderwijs · Oplossing 2 van 3 · Centraal
Centraal: één kast voor de verse lucht, een Central+ JP in elk lokaal.
De centrale, drukgestuurde luchtbehandelingskast op het dak of in de techniekruimte levert precies de verse lucht die het gebouw op dat moment vraagt. In elk lokaal hangt een Central+ JP die die lucht verdeelt, verwarmt en koelt, en de verlichting en zonwering aanstuurt. Voor scholen met ruimte voor kanalen en één plek voor de luchtbehandeling.
Voordelen en kenmerken
Waarom centraal in een school werkt
Wat centraal anders maakt dan decentraal.
Eén plek voor de luchtbehandeling
Filters van de centrale kast wisselt u op één plek, buiten de lokalen. De kast is drukgestuurd: hij levert wat de units samen vragen.
Tóch per lokaal geregeld
De Central+ JP in elk lokaal regelt verwarming, koeling en luchtverdeling op de sensoren van dát lokaal. Geen centrale stand voor de hele school.
Stil in de klas

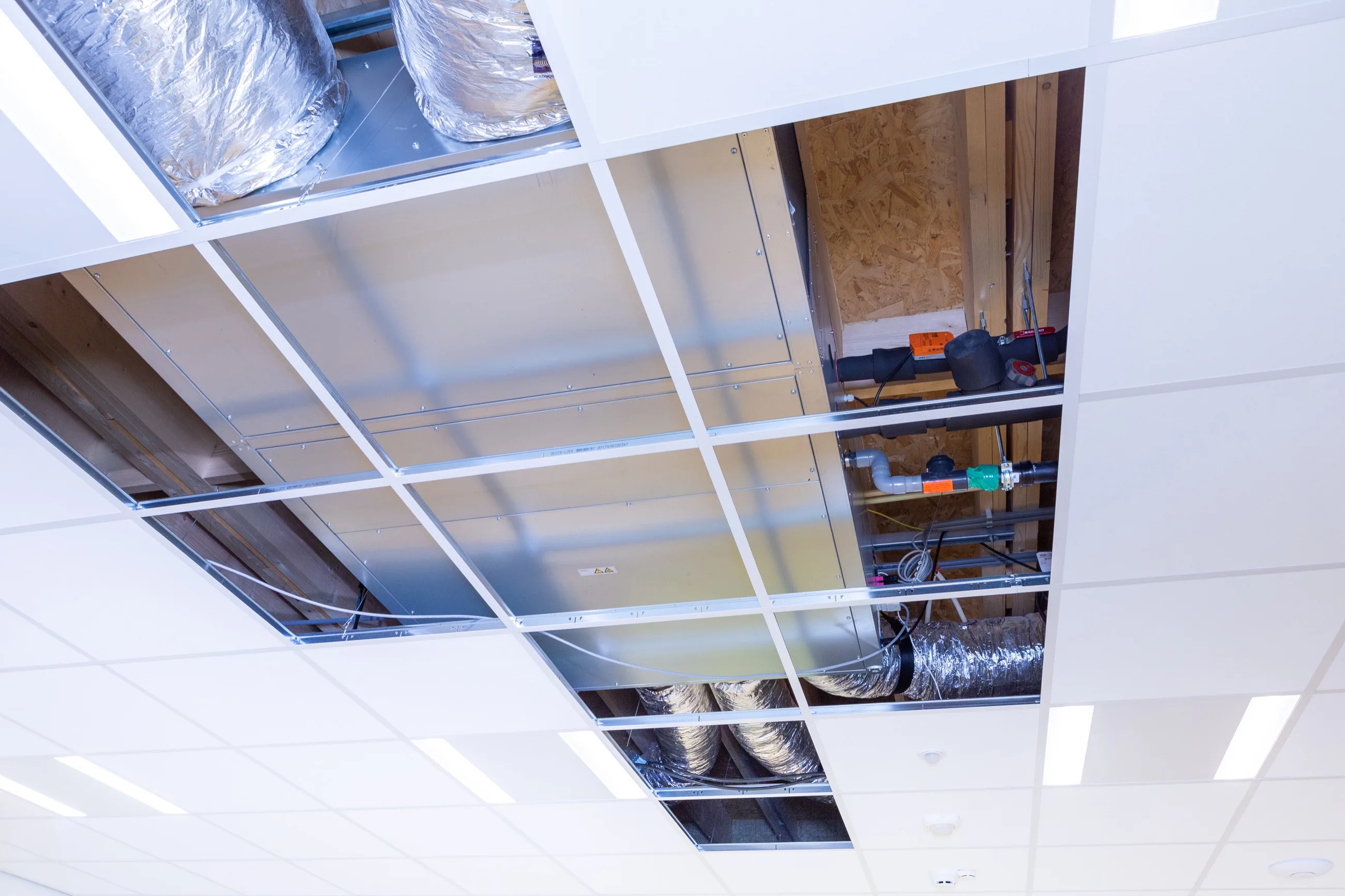

De kast staat uit het zicht en het gehoor. In het lokaal alleen de unit boven het plafond en het rooster.
Watergedragen, gasloos
Lauw water van 40 °C voor verwarmen, koud water voor koelen. Warmtepompen draaien in hun gunstigste gebied.
Geschikt voor nieuwbouw en grote renovaties
Waar kanalen mee ontworpen kunnen worden, is centraal vaak de voordeligste route.
Verbonden met de meldkamer
Kast en units melden zich bij Groningen. Bijsturen doen wij op afstand.
Hoe het werkt
Eén kast voor de lucht, een unit per lokaal
De centrale kast brengt verse lucht naar een hoofdkanaal boven de lokalen. In elk lokaal neemt een Central+ JP die lucht af, verwarmt of koelt hem en verdeelt hem over de ruimte, aangestuurd door de sensoren in dat lokaal.
toevoerluchtretourluchtunit
De modellen
Twee Central+ JP-units naast elkaar
Het verschil zit in de capaciteit: de JP 800 voor het gewone lokaal, de JP 1200 voor grotere ruimtes. Klik op een model voor de tekening en downloads.
Central+ JP 800
Bekijk model →Central+ JP 1200
Bekijk model →Vergelijk technische specificaties
| 2 modellen | Central+ JP 800 | Central+ JP 1200 |
|---|---|---|
| Afmetingen (l × b × h) | 1490 × 750 × 305 mm | 1490 × 1000 × 305 mm |
| Uitvoering | Zie tekening | Zie tekening |
| Aansluiting | Watergedragen | Watergedragen |
| Regeling | CO₂ en temperatuur, Logi°Connect | CO₂ en temperatuur, Logi°Connect |
| Bekijk model → | Bekijk model → |
Schuif opzij voor de andere modellen →
Bron: tekening Central+ JP.
Documentatie
Over de centraale oplossing
Brochure en tekeningen. Specificaties per model staan op de modelpagina's.
Technische documentatieSpecificaties, productbladen, brochures en tekeningen
Onderdelen in de unitBedienpaneel, filters, regeling en onderhoud
Normen en berekeningenFrisse Scholen, BENG en certificaten
Volgende stap
Past centraal bij uw school?
Stuur de plattegrond. Onze projectafdeling bekijkt of er ruimte is voor kanalen en rekent kast en units door.
